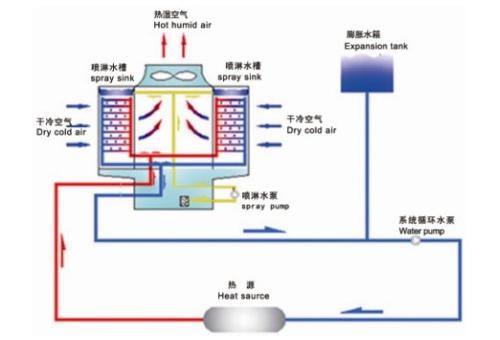

冷卻塔的工作原理冷卻塔原理
冷卻塔噪音是如何產生的？冷卻塔噪音是指冷卻塔運行時風機的進排氣和減速噪音、噴水噪音、水泵噪音等電機運行時的、管道、閥門、塔體方向。外部輻射噪聲。

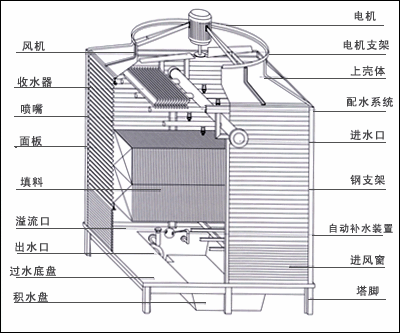

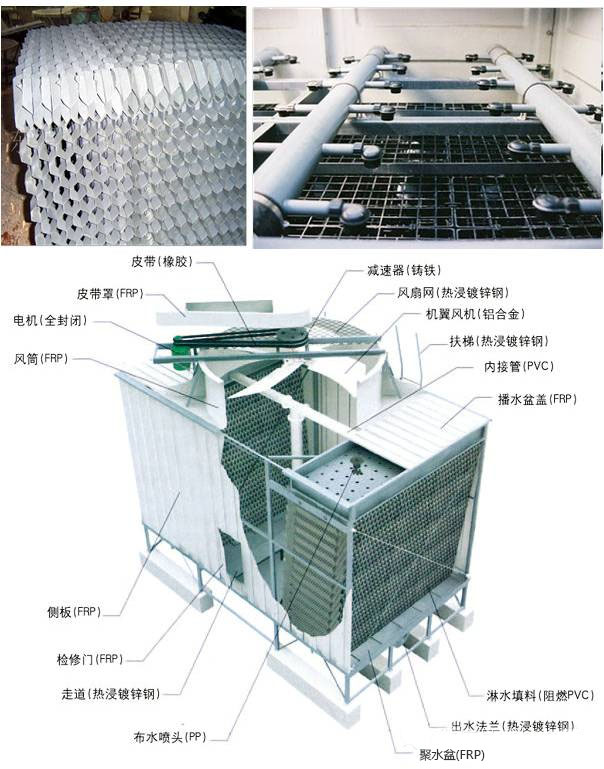

冷卻塔結構
冷卻塔結構組成及功能：支架和塔體：外部支撐；
填料：為水和空氣提供盡可能大的換熱面積；
冷卻水箱：位于冷卻塔底部，接收冷卻水；
除水器：回收氣流帶走的水滴；
進風口：冷卻塔進風口；
百葉窗：平均進氣流量，保留塔內的水；
噴水裝置：噴灑冷卻水；
風機：向冷卻塔送風；
p>
軸流風機用于引風冷卻塔；
軸流/離心風機用于強制通風冷卻塔。
冷卻塔是利用空氣與水直接或間接接觸來冷卻水的裝置。它利用水作為循環冷卻劑，吸收設備的熱量并將其排放到大氣中，從而降低塔內溫度并使冷卻水可回收利用。 |
冷卻塔結構< /p>冷卻塔噪聲源處冷卻塔噪聲源一般由以下四部分組成： 1、風機進、排氣管噪聲； 2、灑水噪聲； 3、風機減速機及電機噪音； 4.冷卻塔水泵、管道和閥門噪聲。
冷卻塔聲音來源
聲源的屬性：噪聲源是一個非常大的圓形水面落入水域，是落入水域的液體之間大面積連續碰撞而形成的穩定的水噪聲。冷卻塔內的水及水面；它是除機械設備噪聲、空氣動力噪聲、電磁噪聲之外的一類特殊噪聲。聲源處的特征： 聲源處的聲級：約80dB(A)。頻譜：音頻分布呈以高頻（1000-16000Hz）和中頻（500-1000Hz）成分為主的峰形曲線；峰值位于 4000Hz 左右。聲速：c=340m/s。波長：λ=c/f； 1.36m（250Hz）～0.02m（1000Hz），主要為0.085m（4000Hz）。最常見的兩種噪聲源是風扇噪聲：聲波波長大，穿透能力強，聲音衰減不明顯，綜合治理難度大。空氣在冷卻塔頂部風道內形成紊流和摩擦引起的壓力擾動，形成噪聲。同時，葉片與空氣的相互作用形成振動，并向外輻射噪聲。風扇的空氣動力噪聲是一般聲源。最常見的兩種落水噪聲源：一般頻率較高，綜合治理相對容易。冷卻塔的冷卻循環水通過填料層自由落體至水槽，形成沖擊噪聲。的強度與落入水中的速度的平方成正比。檢測結果顯示，落水A聲級噪聲超過70dB，應是冷卻塔需要綜合治理的噪聲源之一。
聲波落入水中的距離衰減規律噪聲隨距離的衰減特性符合半球面波在傳播過程中隨著能量分布的增加而衰減的規律，距離衰減規律其“點聲源”的距離每增加一倍，聲能就衰減6dB。計算表達式為： L1－L2=20lg(r2/r1) 式中：L1、L2——距聲源邊緣由近到遠的兩個測量點的聲級值，dB； r2/r1——far ，最近的兩個測量點到聲源邊緣的距離之比。當r2/r1=2時，lg(r2/r1)=0.3010，所以L1-L2=20lg(r2/r1)=6dB。冷卻塔作為“點聲源”的起止位置是根據現有距離衰減實測數據，分析各起止位置d的規律（以進風口為聲源邊緣）聲源）表明，冷卻塔的起止位置d為“點聲源”，可用下式估算： d=a1/2/4 式中：a——冷卻塔面積，m2。以我國現階段常見的2000m2冷卻塔為例，“點聲源”起止位置d（從進風口底緣開始）為11.18m。不難看出，大多數建在距塔12m處（從進風口底邊開始）的噪聲測量點均可將所有冷卻塔視為“點聲源”，如根據距離衰減規律的“點聲源”。也就是說，距離加倍時聲能衰減6dB，50m處聲級應為65.7、71.ldB(A)； 100m處的聲級應為59.7和65.ldB(A)；聲級應分別為53.7和59.ldB(A)，按公式計算220m處聲級應為52.9和58.3dB(A)。這是對噪聲影響范圍（強度）的粗略評估，其中包括現階段常見的各類塔的范圍。借助該方法，我們可以根據10-25m遠測點測量的聲級（“點聲源”對應的起止位置）來評估各種塔型（單塔）的噪聲影響。每個塔的尺寸及其塔類型）范圍（強度）。但這只是理想條件下的一種簡單粗暴的評價方法。降噪的基本原理當聲波在傳播過程中遇到障礙物時，會發生三種現象：反射、透射和衍射。聲屏障是在聲源和聲接收點之間插入設施，阻擋和吸收從聲源到聲接收點的直達聲波，使部分聲波被阻擋和反射，部分聲波被阻擋和反射。聲波透過屏體后被吸收衰減（很小）并以屏頂繞射等附加衰減形式到達收聲點，從而減少收聲點的噪聲影響，達到降噪的目的減少。風機低頻降噪措施應注意以下幾點：
1．扇葉端面應在同一平面內，否則會形成紊流噪聲。2.提高整機部件的加工和安裝精度，同時也降低了風機的噪音。
3.寬刃采用大圓弧過渡，其形狀類似圓角矩形。適用于低速驅動，滿足高效、降噪的要求。
4.為了提高轉子平衡精度，應先進行靜態校準，然后再進行動平衡校準，以減少振動以及由此產生的風扇葉片的擾動噪聲。
5.扇葉外緣與機殼之間的間隙應恒定，否則會產生不均勻擾動和周期性脈動噪聲。因此，必須控制外緣的徑向跳動。6.采用均流收縮線，使均勻風速場最大化，使風機進口處的渦流最小化，保證軸流風機的正常工作狀態。
7.消聲器的選擇非常關鍵。一般來說，消聲器對中低頻噪聲沒有明顯的影響。電阻式消聲器處理效果較好，但頻率選擇性很強，所以一般情況下選用阻抗復合式消聲器。
8.阻抗復合消聲器是指將吸聲與聲反射適當結合起來的消聲器。同時具有電阻式消聲器消除中高頻噪聲和電阻式消聲器消除中低頻噪聲的特點，具有寬頻帶的降噪效果。
9.翼型葉片比等厚度板狀葉片氣流擾動更小，特別是大型風葉片，在較高速度下，具有較高的升力系數和較大的迎角。有利于減少周期性擾動和尾渦，可以實現大量的降噪，并且具有良好的氣動性能。
10.增大葉輪直徑，降低風機轉速，降低圓周速度。根據冷卻塔的特點和節能要求，增大葉輪直徑，降低出口動壓，從而達到節能降噪的要求。降低外圍速度也是降低風扇噪音的有效方法之一。高頻落水噪聲的降噪措施落水噪聲控制起來比較容易，但要注意隔音，避免影響散熱性能。要綜合考慮熱性能和功率性能。如果結構不合理，就達不到降噪的目的。如果流阻過大，會影響冷卻塔的運行，降低冷卻能力。如果電源性能設計不好，也會增加阻力，甚至產生混響噪聲，所以在處理過程中要綜合考慮。
1.增加填料厚度，改善填料布局；
2．在進風口處增加拋物線形徑向聲屏障，使進風口不受影響，落水的噪音也不會直接向外輻射。
3.在填料與接水盤水面之間懸浮“雪花”（因其形狀像雪花而得名，由高壓聚乙烯直徑水平壓力形成），可減少水滴差，使水滴可以減少噴水的噪音。 4、受水面鋪設聚氨酯多孔泡沫塑料。這是一種專門用于冷卻塔降噪的新型材料。它不僅具有一般泡沫塑料的柔軟性，而且具有多孔漏水的透水性，可以減少落水的沖擊噪音。其他幾種常見的冷卻塔降噪方法導聲板法（消聲彎頭）
導聲板法及其特點在冷卻塔進風口安裝導聲板，通過導聲板的消聲作用消聲導葉，以減少冷卻塔噪聲對外界的影響，又稱消聲法。加裝進、排氣消聲器也會影響通風效果，所以除了對消聲器的要求外，通風阻力也要小。理論和實驗表明其降噪量可達35dB(A)，甚至更高；降噪15-2OdB(A)時，相當于聲屏障的成本，并且是唯一能降低噪音20dB(A)以上的。可選方案；結構緊湊，不占用建筑物額外空間，基本無需維護。
消聲導流板法（吸聲彎頭）
隔音屏障一般設計成距冷卻塔進風口的距離大于空氣的高度冷卻塔入口處，屏障高度等于屏障到進風口的距離。降噪效果一般為10-15dB(A)，理論降噪可在2OdB(A)左右，但存在聲波繞射問題。聲影區域范圍內降噪效果較好，衍射區域和聲音明亮區域降噪效果較差，影響區域的噪聲很難降低20dB(A)在實際工程中；對通風影響小，維護比較簡單；建筑聲屏障的技術要求不高，但結構要求相當高，且投資成本隨著高度的增加呈指數級增長；
隔聲屏障方法及其特點：
< p>

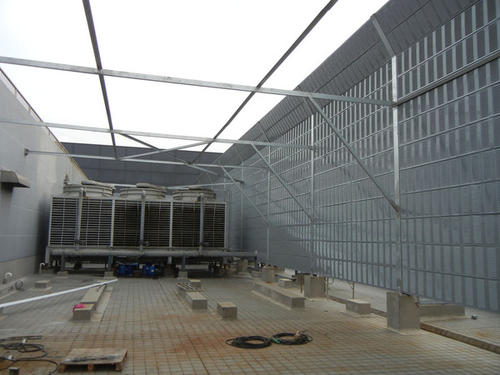

冷卻塔聲屏障
隔音聲屏障的結構可分為地上和地下兩部分，地上部分是厚度約20厘米的巨型連續面板立面（包括斜撐），起到屏蔽作用聲波，其頂部為扇形吸聲體或內斜屋檐；地下部分為承重、抗傾覆（風荷載）基礎。

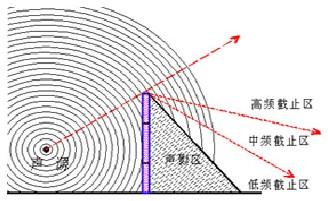

聲屏障的降噪效果聲波遇到屏障的繞射現象會減弱聲屏障的隔聲效果，繞射能力與聲波的頻率有關，所以聲屏障的降噪效果與聲波的頻率和波長有很大關系。聲屏障對波長短、難繞射的高頻波的屏蔽作用非常顯著，能在屏障后面形成較長的聲影區；而對繞射能力強的低頻波的屏蔽作用則十分有限。當然，也可以通過增加屏障的高度來減弱衍射聲波對聲音接收點的影響。由于聲屏障對高頻聲波有明顯有效的屏蔽作用，而冷卻塔落水噪聲的頻譜以中高頻成分為主，因此使用聲屏障可以達到一定的降噪效果影響。
聲屏障的降噪效果在聲影區域內靠近屏障的局部區域最好，可達25分貝
聲影外的降噪水平區域由于中頻繞射聲波到來而反彈，但對于高頻波來說，衰減一般可以達到10-15dB。
但是，由于冷卻塔落水噪聲中仍含有中頻成分，其降噪效果會打折扣。對于建筑物外的聲音接收點，為獲得滿意的降噪效果，應在不影響進風的情況下，通過增加屏障高度進行調整。
安裝隔音屏障時主要注意的是，隔音屏障與冷卻塔百葉進風口的距離為1m左右，以保證冷卻塔的空氣交換進風口冷卻塔不堵塞，使冷卻塔的冷卻效果更好。
為防止噪聲繞射影響消聲導葉的聲學效果，可在消聲導葉附近安裝一定長度的聲屏障，起到輔助降噪作用。
在冷卻塔噪聲治理工程中，聲屏障是常用的降噪措施。但冷卻塔周圍使用聲屏障會帶來一系列問題，必須注意以下三點：
1．一般冷卻塔的聲屏障只能設置在一側，最多只能布置成L形。噪聲影響居民范圍廣，設置屏障效果并不理想。
2.一般來說，增加聲屏障會影響冷卻塔的正常進風，影響冷卻效果。這取決于原來選擇的冷卻塔容量是否充足，否則應謹慎使用。3.冷卻塔聲屏障的高度和寬度一般較大，且大多安裝在高處，風壓較大。施工時要考慮原建筑是否堅固，是否有安裝位置。
落水降噪法及其特點：即在冷卻塔底部水面上方安裝落水消能降噪材料，從源頭上降低噪聲源。降噪效果一般為6-10dB(A)；初期投資小，對通風散熱無影響；缺點是降噪量小，部件容易損壞，維護工作量大，需要持續投資，還可能造成凝結管道堵塞的問題。
“落水消能降噪裝置”外形為六邊形蜂窩斜管，層高18cm。段和其他四個功能段。

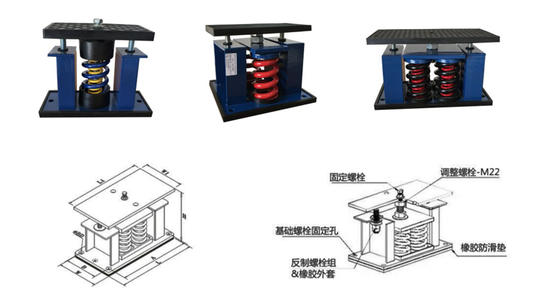

彈簧減震器
選擇彈簧減震器的方法：1．彈簧減震器載荷范圍的選擇
設備工作重量M*130%/安裝減震器數量N=彈簧減震器載荷范圍；
示例：風機運行重量為：5噸；單風扇需安裝4個彈簧減震器；單個彈簧減震器的負載是多少？
根據公式可得：5000公斤*130%/4=1625公斤
根據彈簧減震器的參數，得出彈簧的規格參數減震器可以找到適合機器冷卻塔使用的彈簧減震器規格。
2.設備安裝彈簧減震器數量的確定：
具體方法是，如果設備制造商提供了這個數據，則按照制造商的規定執行；一般情況下，減震器安裝間隔不超過2M，彈簧減震器的數量可據此計算。考慮到設備的穩定性，每個冷卻塔的減震設計為4級。
3．彈簧減震器類型的選擇：
大多數情況下，彈簧減震器的功能和作用是相同的，不同類型減震器的區別只是形狀不同。有限彈簧減震器簡介如下：
有限彈簧減震器的結構特點是裝有限制減震器高度的裝置。減震器安裝后，機器的高度會發生較大變化，導致設備部分結構損壞。示例：冷卻水塔、水冷機組等大型設備。
以上是特菱斯節能空調總結的冷卻塔噪聲控制方法。更多冷卻塔噪聲治理案例，請咨詢我們。
